Hur man dimensionerar ett automatiskt fettleveranssystem

Trött på att spela "gissa det där gnisslet" med dina maskiner, undrar om de vill ha mer fett eller bara uppmärksamhet? Felbedömning av smörjning förvandlar rutinunderhåll till ett bullrigt, rörigt och dyrt gissningsspel.

Lär dig att dimensionera ditt automatiska fetttillförselsystem korrekt, så att varje lager får precis tillräckligt med smörjning, med stöd av tillförlitliga riktlinjer frånNationella laboratoriet för förnybar energi.

🔧 Förstå nyckelkomponenterna i automatiska fettleveranssystem

Korrekt dimensionering börjar med att känna till varje kärndel av systemet. Tydlig kunskap om pumpar, mätanordningar, ledningar och styrenheter hjälper dig att designa säker och effektiv smörjning.

Använd enkla flödesvägar och beprövade delar så att ditt automatiska system levererar rätt fettmängd med lite spill eller stillestånd.

1. Central pumpenhet

Pumpen skapar systemtryck och lagrar fett. Välj kapacitet och tryck för att matcha linjelängd, fettkvalitet och antal smörjpunkter.

• Kontrollera behållarens volym
• Bekräfta maxtryck
• Matcha spänning och kontroller

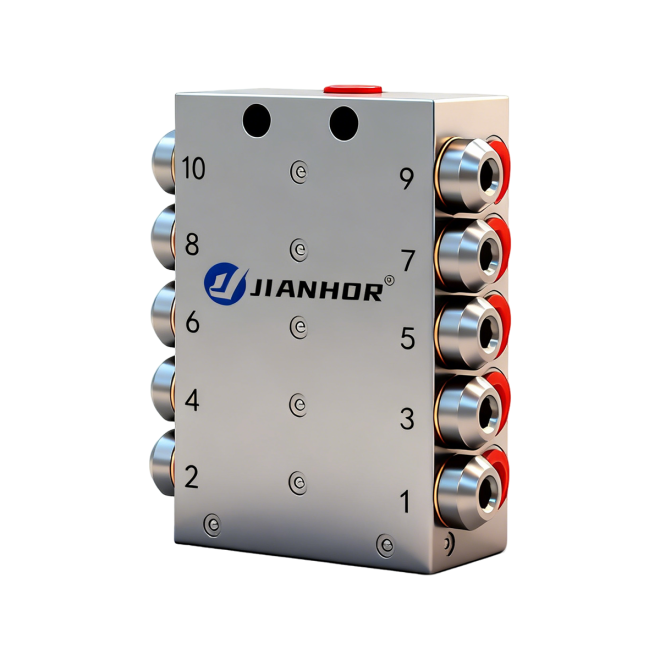

2. Doseringsinjektorer och fördelningsventiler

Injektorer och fördelningsventiler delar upp fett i fasta doser för varje lager. De håller flödet jämnt, även när mottrycket ändras.

3. Distributionsrör och slangar

Rör och slangar transporterar fett från pumpen till varje punkt. Korrekt diameter och längd minskar tryckförlusten och håller leveransen stabil.

• Använd korta huvudlinjer när det är möjligt
• Minimera skarpa böjar
• Skydda slangarna från stötar och värme

4. Styrenheter och övervakningsenheter

Elektroniska styrenheter ställer in cykeltider och övervakar larm. Tryckbrytare och cykelindikatorer bekräftar att varje punkt ser fett varje cykel.

• Programcykeltid
• Registrera felhistorik
• Länk till anläggningens PLC vid behov

📏 Beräkna fettvolymkrav för din utrustning

För att dimensionera ett automatiskt fetttillförselsystem, beräkna först det dagliga fettbehovet. Använd lagerstorlek, hastighet och arbetscykel för att ställa in baslinjevolymen.

Justera sedan för tuffa miljöer, stötbelastning eller mycket smutsiga förhållanden. Detta hjälper till att undvika både under- och över-smörjning.

1. Definiera alla smörjpunkter

Lista varje lager, slid och pivot. Registrera plats, typ och öppettider. Detta utgör basen för din totala fettvolymplan.

2. Beräkna fett per punkt

Använd OEM-diagram eller enkla formler baserade på lagerdiameter och -bredd. Multiplicera volymen per skott med dagliga cykler för att få daglig efterfrågan.

• Följ OEM-tabeller när de är tillgängliga
• Öka för våta eller dammiga områden
• Dokumentera alla antaganden

3. Analysera total systemefterfrågan

Summa alla smörjpunkter för att hitta det totala dagliga och per cykel fett. Denna figur visar pumpstorlek och reservoarkapacitet.

4. Kontrollera påfyllningsintervall kontra reservoarstorlek

Dela reservoarvolymen efter daglig efterfrågan för att hitta påfyllningsintervall. För de flesta växter, sikta på 1–4 veckor mellan påfyllningarna.

• Längre intervaller minskar förlossningen
• För länge kan fettet åldras
• Balansera drifttid och fräschör

⏱️ Fastställande av optimala smörjintervall och systemeffekter

Bra systemdimensionering länkar fettmängd med korrekt timing. Korta, täta skott håller lagren svalare och minskar fettutspolningen.

Justera intervallen när du granskar lagertemperatur, vibrationer och fetttillstånd under tidig systemdrift.

1. Ställ in basintervall från OEM-data

Börja med utrustningstillverkarens föreslagna eftersmörjningsintervall. Konvertera manuellt schema till mindre, mer frekventa automatiska cykler för jämnare smörjning.

2. Finjustera med användningsvillkor

Förkorta cyklerna för höghastighets, heta eller smutsiga platser. Förläng intervallerna för långsamma, lätt belastade delar med stabila, rena omgivningar.

• Övervaka värmeökningen
• Se upp för läckage
• Justera i små steg

3. Matcha pumpeffekt per cykel

Ställ in pumpen så att den bara levererar det fett som behövs varje cykel. Använd systemtryckskontroller och injektorindikatorer för att bekräfta verklig effekt.

🧮 Matchande pumpkapacitet, linjelängd och antal smörjpunkter

När volym och intervall är kända, matcha pumpstorleken med rörlayout och poängräkning. Detta undviker lågt tryck och utsvultna lager.

Planera för framtida expansion genom att lämna reservuttag och marginal i pumpkapacitet.

1. Välj lämplig pump och reservoar

Välj en pump som möter toppflöde och tryck med säkerhetsmarginal. En enhet somDBT elektrisk smörjpump 8Lpassar många medelstora system.

2. Kontrollera huvudledningens tryckförlust

Använd ledningslängd, diameter och fettkvalitet för att uppskatta tryckfallet. Håll trycket vid den sista injektorn över dess lägsta arbetsvärde.

• Öka linjestorleken om förlusten är hög
• Dela upp långa körningar i zoner
• Begränsa totala böjar och beslag

3. Balanspoäng per zon

Gruppera smörjpunkter efter avstånd och belastning. Tilldela varje grupp sin egen matningsledning eller delningsventil för att hålla flödena konsekventa.

🏭 När du är osäker, välj pålitliga system från JIANHOR

Rätt dimensionering är lättare när du börjar med beprövade komponenter. JIANHOR erbjuder pumpar, injektorer och ventiler byggda för stabil, repeterbar effekt.

Blanda och matcha moduler för att passa små maskiner eller stora anläggningsomfattande nätverk med tydliga uppgraderingsvägar.

1. Integrerade, skalbara lösningar

Använd matchade pumpar, ventiler och kontroller från en källa för att minska konstruktionsrisken och förenkla reservdelar, utbildning och dokumentation.

• Standardiserade gränssnitt
• Enkel expansion
• Konsekventa prestandadata

2. Stöd för applikationsstorlek

Applikationsexperter kan hjälpa till att granska smörjpunkter, cykeltider och layout. De tillhandahåller storlekskontroller och förslag innan du installerar.

3. Fokusera på långsiktig tillförlitlighet

Hållbara material, rena inre passager och tydlig diagnostik hjälper till att minska stilleståndstiden. Ett väl-stort system betalar ofta tillbaka snabbt genom lägre fel.

Slutsats

Korrekt dimensionering av ett automatiskt fetttillförselssystem innebär att fettvolymen, intervallerna och trycket matchas till varje smörjpunkt. Utgå från riktiga utrustningsdata och enkla, beprövade komponenter.

Granska systemets beteende efter uppstart och justera gradvis. Med rätt design minskar du fel, minskar manuellt arbete och håller maskinerna igång längre.

Vanliga frågor om automatisk fettleverans

1. Hur vet jag att mitt automatiska system har rätt storlek?

Lagren bör köras vid stabil temperatur utan att ljudet ökar, och du bör inte se någon fettsvält eller kraftigt läckage runt tätningar.

2. Hur ofta ska jag justera smörjintervallen?

Efter uppstart, granska data varje vecka för den första månaden. När du väl är stabil behöver du kanske bara små förändringar var sjätte till tolfte månad.

3. Kan jag utöka mitt system senare om jag lägger till fler maskiner?

Ja. Planera reservkapacitet i pumpens uteffekt och distributionsledningar. Använd extra injektorportar eller avdelare som är reserverade för framtida punkter.

4. Är automatisk smörjning värt det för liten utrustning?

Det kan vara, särskilt för svåråtkomliga eller kritiska lager. Även ett kompakt system minskar utebliven smörjning och förbättrar säkerheten.
